CDB74贴片电感系列

品牌:本诚(bcc)  浏览次数:213
价格面议
发货期限:自买家付款之日起3天内发货
有效期至:长期有效
最后更新:2017-08-08 18:36
在线客服:

〓 CDB TYPE 查看包装说明

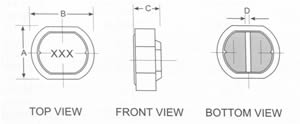

● EXTERNAL DIMENSIONS UNIT:mm(外形尺寸)

CDB74贴片电感系列

CDB74贴片电感系列
PARTNO. A B C D(Ref)
CDB74 7.4+0.5 7.85±0.5 4.5+0.5 2.1

CDB74 TYPE

●SPECIFICATIONTABLE
PART
NUMBER
品名
INDUCTANCE
(μH)
电感值
DCR(max)
(Ω)
直流电阻
IDC(A)(max)
△U/L=-10%;△t=40℃
定格电流
 TEST FREQ.
测试频率
    CDB74-100M     10     0.07     1.65     2.52MHZ
    CDB74-120M     12     0.07     1.57     2.52MHZ
    CDB74-150M     15     0.08     1.39     2.52MHZ
    CDB74-180M     18     0.10     1.29     2.52MHZ
    CDB74-220M     22     0.13     1.12     2.52MHz
    CDB74-270M     27     0.16     1.06     2.52MHZ
    CDB74-330M     33     0.18     0.97     2.52MHZ
    CDB74-390M     39     0.18     0.91     2.52MHZ
    CDB74-470M     47     0.27     0.80     2.52MHZ
    CDB74-560M     56     0.29     0.76     2.52MHZ
    CDB74-680M     68     0.33     0.68     2.52MHz
    CDB74-820M     82     0.42     0.62     2.52MHZ
    CDB74-101M     100     0.49     0.55     1KHz
    CDB74-121M     120     0.68     0.49     1KHZ
    CDB74-151M     150     0.94     0.44     1KHZ
    CDB74-181M     180     1.00     0.40     1KHZ
    CDB74-221M     220     1.18     0.36     1KHz
    CDB74-271M     270     1.30     0.33     1KHZ
● PART NUMBERING SYSTEM(品名系统)
CDB74贴片电感系列
1 SERIES NAME 品名 S指备银系列,A指品名号
2 DIMENSIONS 尺寸 外围x高度
3 INDUCTANCE 电感值 前两位属有效数字,第三位表零的个数
4 TOLERANCE CODE 公差 J:±5%,K:±10%,L:±15%M:±20%,P:±25%,N:±30%
5 PACKING CODE 包装方式 R:Tape&Reel(卷装)B:In Bulk (袋装)
● FEATURES (特性)
Various high power inductors are superior to be high saturation for surface mounting.
具有高功率、高饱和电流、低阻抗、小型化之特点
● APPLICATIONS (用途)
Power supply for VTR,OA equipment Digital camera,LCD television set notebook PC,portable
communication equipments,DC/DC converters,eT-2.
录影机,OA仪器,数码相机,液晶电视,笔记型电脑,小型通信仪器,DC/DC变压器之电源供应器等
★ Design As Gustomer's Requested Specifications. ( 根据客户要求参数来设计!)

包装说明:

CDB TYPE

CDB74贴片电感系列
◆ REEL DIMENSIONS&PACKING UNIT(卷轴尺寸及包装数量)             UNIT:mm
 PART
    NUMBER
品名
    DIMENSlONS OF REEL
    卷轴尺寸

  PACKAGING UNIT
包装敷
    A     B     C     W
    CDB74     330     75.0±2.00     1 3.50±0.50     16.0±0.50     1 000pcs/r
    CDBl05     330     75.0±2.00     13 50±0.50     24.0±0.50     500pcs/r
    CDBl25     330     75.0±2.00     1 3.50±0.50     24.0±0.50     500pcs/r
◆ CARRIER TAPE DIMENSl0NS(载带尺寸)             UNIT:mm
    SYM     CDB74     CDBl05     CDBl25
    A0     6.75±0.10     10.75士0.10     10.75±0.10
    B0     1.75±0.10     1.75±0.10     1.75±0.10
    C0     7.50±0.10     11.50±0.10     11.50±0.10
    D     16.00±0 30     24.00±0.30     24.00±0.30
    K     8.00±0.20     9.65±0.20     9.65±0.20
    K0     8 50±0.20     1 0.90±0.20     10.90±0.20
    K1     5.60±0.10     6.0±0.10     6.40±0.10
    L     8.90±0.20     11.30±0.20     11.30±0.20
    W0     8.40±0.20     10.05±0.20     10.05±0.20
    P0     4 00±0.10     4.00±0.10     4.00±0.10
    P1     12.00±0.10     12.00±0.10     16.00±0.10
    P2     2 00±0.05     2.00±0.05     2.00±0.05
    d0     1.55±0.05     1.55±0.05     1.55±0.05
    t     0.40±0.05     0.40±0.05     0 40±0.05
