BT-2 BCC-20707贴片电感系列

品牌:本诚(bcc)  浏览次数:494
价格面议
发货期限:自买家付款之日起3天内发货
有效期至:长期有效
最后更新:2017-08-08 18:33
在线客服:

〓 BCC-1 TYPE

FEATURES(特性)
1.Suitable for needs of making to a big cu rrent because of the speed-uP of a super—thin type and low loss.
2.The SMD technology which can be mounted in a high density is achieved for personal—computer.
APPLICATl0NS(用途)
Desktop Type PC、Note—book Type PC、Server、On-board Power Supply

BCC-1贴片电感系列
● PART NUMBERING SYSTEM(品名系统)
BCC-1贴片电感系列
1 SERIES NAME 品名 S指备银系列,A指品名号
2 DIMENSIONS 尺寸 外围x高度
3 INDUCTANCE 电感值 前两位属有效数字,第三位表零的个数
4 TOLERANCE CODE 公差 J:±5%,K:±10%,L:±15%M:±20%,P:±25%,N:±30%
5 PACKING CODE 包装方式 R:Tape&Reel(卷装)B:In Bulk (袋装)

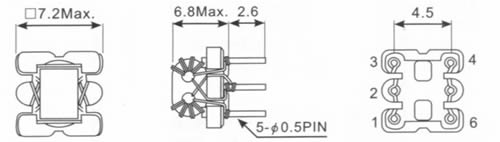

● EXTERNAL DIMENSIONS UNIT:mm(外形尺寸)

BT-2 BCC-20707贴片电感系列
BT-2 BCC-20707贴片电感系列


BCC-20707 TYPE

●SPECIFICATION TABLE
Part
Number
Winding
turns
Operating
Frequency
Range
(MHz)
Insertion
Loss
(dB)

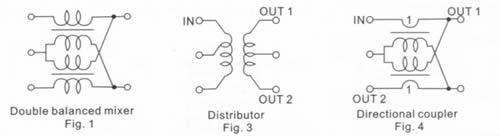

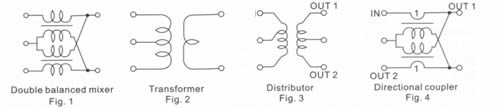

Fig.
 DOUbIe baIanced mixer
BCC-20707A-301
BCC-20707A-302
BCC-20707A-303
BCC-20707A-304
BCC-20707A-305
BCC-20707A-306

1
2
3
4
5
2

50MHz~400MHz
10Mhz~1.0GHz
8MHz~800MHz
6Mhz~600MHz
5MHz~500MHz
400MHz~1.3GHz

10dB max
6dB max
3.5dB max
2.5dB max
2dB max
4dB max

1
1
1
1
1
1
Distributor
BCC-20707C-307
  200MHz~600MHz

IN to OUT-1.2
4.5dB max.
OUT-1 to OUT-2
(Isolation)
10dB min .

2

Directional coupler
BCC-20707B-308


BCC-20707B-309


BCC-20707B-310

4


5


6

6MHz~600MHz


6MHz~600MHz


6MHz~600MHz

IN to OUT-1 1.3dB max.
IN to OUT-2 11dB max.
~14dB
IN to OUT-1 0.9dB max.
IN to OUT-2 13dB max.
~16dB
IN to OUT-1 0.8dB max.
IN to OUT-2 15dB max.
~14dB

3


3


3
★ Design As Gustomer's Requested Specifications. ( 根据客户要求参数来设计!)
