LH0507系列工字电感

品牌:本诚(bcc)  浏览次数:1487
价格面议
发货期限:自买家付款之日起3天内发货
有效期至:长期有效
最后更新:2017-08-08 18:36
在线客服:

〓 LH TYPE

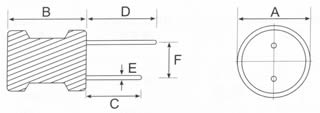

● EXTERNAL DIMENSIONS UNIT:mm(外形尺寸)

LH0406系列工字电感

  PART NO.    φ A     B     C(ref)     D(ref) E  F
LH0507 5.5±0.5 9.0±1 10 15 0.6 2.5

LH0507 TYPE

●SPECIFICATION TABLE
PART
NUMBER
品名
INDUCTANCE
(μH)
电感值

Q
(min)
品质系数

DCR(max)
(Ω)
直流电阻
IDC(max)
(mA)

定格电流
SRF(min)
(MHz)
自谐频率
TEST FREQ.
测试频率
LH0507-1ROM 1.0 85 0.014 3500 120 7.96MHz
LH0507-1R5M 1.5 85 0.02 3000 90 7.96MHz
LH0507-2R2M 2.2 85 0.02 2500 55 7.96MHz
LH0507-3R3M 3.3 85 0.03 2000 50 7.96MHz
LH0507-4R7M 4.7 80 0.04 1700 30 7.96MHz
LH0507-6R8M 6.8 75 0.06 1300 25 7.96MHz
LH0507-100K 10 70 O.08 1000 22 2.52MHz
LH0507-120K 12 70 0.10 950 20 2.52MHz
LH0507-150K 15 65 0.11 900 16 2.52MHz
LH0507-180K 18 50 0.11 800 14 2.52MHz
LH0507-220K 22 50 0.12 700 14 2.52MHz
LH0507-270K 27 50 O.14 600 12 2.52MHz
LH0507-330K 33 50 0.16 550 10 2.52MHz
LH0507-390K 39 45 0.18 500 9.0 2.52MHz
LH0507-470K 47 45 0.20 500 9.0 2.52MHz
LH0507-560K 56 35 0.22 450 8.0 2.52MHz
LH0507-680K 68 35 0.30 450 8.0 2.52MHz
LH0507-820K 82 35 0.34 400 7.0 2.52MHz
LH0507-10IK 100 20 0.36 400 6.0 796kHz
LH0507-121K 120 20 0.44 350 5.5 796kHz
LH0507-151K 150 20 0.52 300 5.0 796kHz
LH0507-181K 180 20 0.65 300 4.5 796kHz
LH0507-221K 220 20 0.75 250 4.0 796kHz
LH0507-271K 270 25 0.10 240 3.5 796kHz
LH0507-331K 330 25 1.3 200 3.0 796kHz
LH0507-391K 390 25 1.4 180 3.0 796kHz
LH0507-471K 470 25 1.6 160 2.7 796kHz
LH0507-561K 560 25 2.0 160 2.5 796kHz
LH0507-681K 680 25 2.3 140 2.4 796kHz
LH0507-821K 820 25 2.7 130 2.2 796kHz
LH0507-102K 1000 50 3.1 120 2.0 252KHz
LH0507-122K 1200 65 4.6 110 1.5 252KHz
LH0507-152K 1500 65 5.3 100 1.3 252KHz
LH0507-182K 1800 65 6.2 90 1.2 252KHz
LH0507-222K 2200 65 6.8 80 1.1 252KHz
LH0507-272K 2700 80 10 60 1.0 252KHz
LH0507-332K 3300 75 12 60 0.95 252KHz
LH0507-392K 3900 70 13 55 0.90 252KHz
LH0507-472K 4700 65 15 55 0.90 252KHz
LH0507-562K 5600 65 22 50 0.80 252KHz
LH0507-682K 6800 65 25 45 0.75 252KHz
LH0507-822K 8200 65 28 45 0.70 252KHz
LH0507-103K 10000 65 35 35 0.60 79.6KHz
LH0507-123K 12000 65 45 30 0.45 79.6KHz
LH0507-153K 15000 65 52 30 0.40 79.6KHz
LH0507-183K 18000 65 58 30 0.40 79.6KHz
LH0507-223K 22000 65 80 20 0.35 79.6KHz
LH0507-273K 27000 65 90 20 0.30 79.6KHz
LH0507-333K 33000 55 135 15 0.25 79.6KHz
LH0507-393K 39000 55 150 15 0.25 79.6KHz
LH0507-473K 47000 55 170 15 0.25 79.6KHz
● PART NUMBERING SYSTEM(品名系统)
LH0406系列工字电感

1 SERIES NAME    品名      指立式电感
2 DIMENSIONS     尺寸      外围×高度
3 INDUCTANCE     电感值    前两位为有效数字,第三位表零的个数
4 TOLERANCE CODE 公差      J:±5%,K:±10%,L:±15%M:±20%,P:±2526 ,N:±30%
5 TUBE           套管      PVC SLECVE OR UL TUBE
6 PACKING CODE   包装方式  R:Tape&Reel(卷装)B:ln Bulk (袋装)
● FEATURES(特性)
Contain high-frequency ferrite. Compararively large rated current.
Taping is alse available which can be used in automated mounting lines.
使用高频磁芯,具相对大的额定电流,亦可以打带以便自动插件。
● APPLICATl0NS(用途)
Power supplies,DC-DC converters,TVs,VTRs,Computers, Computer Peripherals,
Telephones,Air-Conditions, Home Electric Appliance eT-2.
使用于电源,DC-DC转换器,TVs,VTRs,计算机及其外围设备,电话,空调,家用电器等。
★ Design As Gustomer's Requested Specifications. ( 根据客户要求参数来设计!)
