CD43贴片电感系列

品牌:本诚(bcc)  浏览次数:195
价格面议
发货期限:自买家付款之日起3天内发货
有效期至:长期有效
最后更新:2017-08-08 18:33
在线客服:

〓 CD TYPE 查看包装说明

● EXTERNAL DIMENSIONS UNIT:mm(外形尺寸)

CD32贴片电感系列

CD32贴片电感系列
PARTNO. A B C D(Ref)
CD43 4.0±0.3 3.2±0.3 4.5±0.3 1.4
CD43 TYPE
● SPECIFICATION TABLE
PART
NUMBER
品名
INDUCTANCE
(μH)
电感值
DCR(max)
(Ω)
直流电阻
IDC(A)(max)
△U/L=-10%;△t=40℃
定格电流
TESTFREQ.
测试频率
CD43-1ROM 1.0 0.033 3.80 7.96MHz
CD43-1R4M 1.4 0.038 3.30 7.96MHZ
CD43-1R8M 1.8 0.042 2.91 7.96MHz
CD43-2R2M 2.2 0.047 2.60 7.96MHZ
CD43-2R7M 2.7 0.052 2.43 7.96MHz
CD43-3R3M 3.3 0.058 2.15 7.96MHZ
CD43-3R9M 3.9 0.076 1.98 7.96MHz
CD43-4R7M 4.7 0.094 1.70 7.96MHZ
CD43-5R6M 5.6 0.101 1.60 7.96MHZ
CD43-6R8M 6.8 0.117 1.40 7.96MHZ
CD43-8R2M 8.2 0.132 1.26 7.96MHz
CD43-100M 10 0.182 1.15 2.25MHZ
CD43-120M 12 0.210 1.05 2.25MHZ
CD43-150M 15 0.235 0.92 2.25MHz
CD43-180M 18 0.338 0.84 2.25MHZ
CD43-220M 22 0.378 0.76 2.25MHZ
CD43-270M 27 0.522 0.71 2.25MHz
CD43-330M 33 0.540 0.64 2.25MHZ
CD43-390M 39 0.587 0.59 2.25MHZ
CD43-470M 47 0.844 0.54 2.25MHZ
CD43-560M 56 0.937 0.50 2.25MHz
CD43-680M 68 1.17 0.46 2.25MHZ
CD43-820M 82 1.20 0.48 2.25MHZ
CD43-121M 120 1.04 0.30 1KHz
CD43-152K 1500 15.0 0.05 1KHz
CD43-172K 1700 16.0 0.014 1KHz
● PART NUMBERING SYSTEM(品名系统)
CD32贴片电感系列
1 SERIES NAME 品名 S指备银系列,A指品名号
2 DIMENSIONS 尺寸 外围x高度
3 INDUCTANCE 电感值 前雨位属有效数字,第三位表零的个数
4 TOLERANCE CODE 公差 J:±5%,K:±10%,L:±15%M:±20%,P:±25%,N:±30%
5 PACKING CODE 包装方式 R:Tape&Reel(卷装)B:In Bulk (袋装)
● FEATURES (特性)
Various high power inductors are superior to be high saturation for surface mounting.
具有高功率、高饱和电流、低阻抗、小型化之特点
● APPLICATIONS (用途)
Power supply for VTR,OA equipment Digital camera,LCD television set notebook PC,portable
communication equipments,DC/DC converters,eT-2.
录影机,OA仪器,数码相机,液晶电视,笔记型电脑,小型通信仪器,DC/DC变压器之电源供应器等
★ Design As Gustomer's Requested Specifications. ( 根据客户要求参数来设计!)
包装说明:

CD TYPE

贴片电感系列
◆ REEL DIMENSIONS&PACKING UNIT(卷轴尺寸及包装数量)             UNIT:mm
    PART
    NUMBER
    品名
    DIMENSlONS OF REEL
    卷轴尺寸

  PACKAGING UNIT
    包装敷
    A     B     C     VV
    CD32     330     75.0±2.00     13.50±0.50     1 2.0±0.50     2000pcs/r
    CD43     330     75.0±2.00     13.50±0.50     12.0±0.50     1500pcs/r
    CD53/54     330     75.0±2.00     13.50±0.50     1 6.0±0.50     1500pcs/r
    CD73     330     75.0±2.00     13.50±0.50     1 6.0±0.50     1000pcs/r
    CD75     330     75.0±2.00     13.50±0.50     24.0±0.50     1000pcs/r
    CD104     330     75.0±2 00     13.50±0.50     24.0±0.50     500pcs/r
    CD105     330     75.0±2.00     13.50±0.50     24.0±0.50     500pcs/r

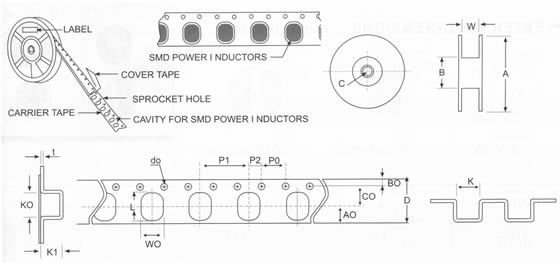

◆ CARRIER TAPE DIMENSl0NS(载带尺寸)             UNIT:mm
SYM WSA32 WSA43 WSA53 WSA54 WSA73 WSA75 WSAl04 WSAl05
A0 4.75±0.10 4.75±0.10 4.75±0.10 4.75±0.10 6.75±0.10 6.75±0.10 10.75±0.10 10.75土0.10
BO 1.75±0.10 175±0.10 175±0.10 1.75±0.10 1.75±0.10 1.75±0.10 175±0.10 1.75±0.10
C0 5.50±0.10 5.50±0.10 5.50±0.10 5.50±0.10 7.50±0.10 7.50±0.10 11.50±0.10 11.50±0.10
D 12.00±0.30 12.00±030 12.00±0.30 12.00±0.30 1600±0.30 1600±0.30 24.00±030 2400±0.30
K 3.50±0.20 4.50±0.20 5.70±0.20 5.70±0.20 7.70±0.20 7.70±0.20 9.65±0.20 9.65±0.20
K0 4.00±0.20 5.00±0.20 6.30±0.20 6.30±0.20 8.40±0.20 8.40±0.20 10.90±0.20 10.90±0.20
K1 3.00±0.10 4.00±0.10 4.00±0.10 5.05±0.10 4.55±0.10 5.60±0.10 4.60±0.10 6.10±0.10
L 4.40±0.20 5.40±020 6.55±0.20 6.55±020 8.80±0.20 8.80±0.20 11.30±0.20 11.30±0.20
W0 3.90±0.20 4.90±0.20 5.80±0.20 5.80±0.20 8.10±0.20 8.10±0.20 10.05±0.20 10.05±0.20
P0 4.00±0.10 4.00±0.10 4.00±0.10 4.00±0.10 4.00±0.10 4.00±0.10 4.00±0.10 4.00±0.10
P1 8.00±0.10 8.00±0.10 8.00±0.10 8.00±0.10 12.00±0.10 12.00±0.10 12.00±0.10 12.00±0.10
P2 2.00±0.05 200±0.05 2.00±0.05 2.00±0.05 2.00±005 2.00±0.05 2.00±0.05 2.00±0.05
d0 1.55±0.05 1.55±0.05 1.55±0.05 1.55±0.05 1.55±O.05 1.55±0.05 1.55±0.05 1.55±0.05
t 0.40±005 0.40±005 0.40±0.05 0.40±0.05 0.40±0.05 0.40±0.05 0.40±0.05 0.40±0.05
